アルキスシリーズはメンテナンス性を追求した小型リモートI/Oシステム。
従来製品の柔軟性を継承・進化させ、堅牢性と耐環境性を向上させました。
また「工業計器にも美しさを」をコンセプトのもと、デザイン性にもこだわりました。

  • 最新の低消費電力デバイスを選定することにより、システム全体の低消費・低発熱化を実現
  • 専用データ収集ソフトウェアで一括管理

※1 年保証につきましては、出荷日から起算して年となります。

保証期間 ※1 3
基本納期 お問い合わせください
電源 定格 DC24V
接続方式 専用ベースユニット(MRH-T-BP□)に取付

いまどきのリモートI/Oに満足していますか?

Alchisシリーズは、一般産業、社会システム及び電力などの各分野で、今後益々必要とされているネットワーク通信対応信号処理システム、いわゆる産業用リモートI/Oシステムです。
弊社絶縁信号変換器及びDSPシステム機器開発における30年以上の技術を活かし、信頼と安心(安定性)を追求し、お客様にご満足していただける商品とは何かを追求いたしました。
今後の市場ニーズとして、複数メーカの機器との接続に対するネットワーク通信のオープン化や、システムの導入/運用コストの低減及び、システム稼働中のメンテナンス性など、多数にわたる要望に応える商品をご提供いたします。

イージーメンテナンス

設定スイッチの削減

I/Oモジュール本体での設定スイッチを極限まで減らすことにより、モジュール設定及び交換時の作業時間を大幅に削減します。

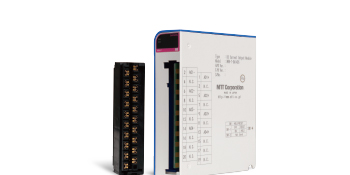

脱着式M3ネジ端子台

カードエッジタイプのワンタッチで脱着可能な端子台を新規設計しました。面倒なネジ止めは不要です。

耐環境性

ヒュミシール コーティングの標準塗布

変換器で培ったノウハウを反映しました。当社の譲れないこだわりです。

低消費電力設計

最新の低消費電力デバイスを選定することにより、システム全体の低消費・低発熱化を実現しました。

モニタリングモジュール


フィールド側でのPCレス見える化・設定変更を実現。入力値のモニタリングや出力値の設定変更などをモニタリングモジュール1台で実行可能です。エラー情報の確認や、入出力状態の一時データ保存も行えます。

柔軟性と堅牢性

真のホットスワップを追求

オンライン中のI/Oモジュール交換はもちろんのこと、オンライン中の増設も可能です。急な構成変更にも対応できます。

内部バス(10Mbps)二重化

2系統の内部バス通信で、高信頼性を実現しました。将来的には電源・通信・I/Oの二重化も対応予定です。

システム構成ブロック


Alchis Vue

データ収集アプリケーションソフトウェア

MTT * PcVue

Alchis Vue

Alchis Vue

アルキスシリーズで取得したデータは、全世界で実績のあるSCADAエンジニアリングツールPcVueをベースに構築された、Alchisシリーズ(MRHシリーズ)専用のデータ収集アプリケーション「Alchis Vue」にて一括管理が可能です。
PcVueの使いやすさやカスタマイズ性はそのままに、より見やすいフラットなUIデザインと、専門性の高い管理機能を追加しました。

  • リアルタイムデータ表示
  • トレンド表示機能
  • アラーム表示機能
  • 帳票管理機能

※ SCADAエンジニアリングツールの開発機能でアプリケーションおよびグラフィックのカスタマイズが可能

グラフィック表示
リアルタイムデータ表示
アラームサマリ

ユニット共通外形寸法図

単位:mm
